STRÅLSKYDDSSKIVOR
Det finns två huvudsakliga typer av strålskyddsskivor för att skydda väggar, golv och tak mot strålning: de med bly och de utan. Dessa skivor används för att säkerställa en säker miljö i områden där det finns strålningsrisk, såsom i röntgenrum, medicinska anläggningar och industrilaboratorier.
Båda typerna av skivor erbjuder ett effektivt skydd, men medan bly är det som traditionellt använts, utnyttjar blyfria skivor (ibland kallade Safeboard) andra material – som bariumsulfat – för att uppnå samman skyddsnivå.
De vanligaste blytjocklekarna är 0,5–2,0 mm som lamineras på spånskiva 12–16 mm. Vid tjockare blyskikt används plywood eller tjockare spånskiva. Vid större skydd kan båda väggskivorna förses med blyklädda skivor, t.ex. 9 mm bly på varje sida.
Beträffande skarvremsor av bly i fogar och remsor i bly mot anslutande golv och tak och väggar av annat material, hänvisas till VISITEKs principritningar.
Undertak fungerar i princip som väggar. Takplattan ansluts till väggplattan med takhörnremsa. Golvskivor levereras som spontat golv. Vid planering för rör- och kabeldragningar bör dessa om möjligt samlas så att ett fåtal håltagningar behöver göras genom blyskiktet. Varje genomföring måste på ett strålskyddstekniskt riktigt sätt tätas. För utförande hänvisas till VISITEKs principritningar. På de ställen där blyplåt har direkt kontakt med betong bör blyplåten eller betongen strykas med färg som ej släpper igenom syre.
Vi hjälper till med korrekt installation av väggskivorna för att säkerställa ett effektivt strålskydd enligt VISITEKs strålskyddsanvisningar.
VISITEK-Skivan
VISITEK-skivan används som strålskyddande beklädnad på lätta stål- eller träregelväggar inom sjukvård och industri. Standardbredden för 1 respektive 2 mm bly är 450 mm, och för skivor med 0,5 mm bly är standardbredden 900 mm.
Vid tjockare blyskikt anpassas skivbredden så att man får en hanterbar vikt på skivan. Höjden anpassas till gällande krav. Om extrema takhöjder förekommer eller tjockt bly erfodras delas plattorna på höjden. Denna skarv utförs med blyfjäder i not. Avväxling för horisontalskarv är inte nödvändig.
I sjukhusbyggnader förekommer normalt innerväggar med en stålregelstomme, som på båda sidor är klädd med dubbla gipsskivor. Vid denna konstruktion byts i princip den inre skivan ut mot en strålskyddande väggskiva.
I sjukhusbyggnader där många serviceledningar, el-uttag, skåp mm skall monteras i eller på väggarna rekommenderar vi att strålningsskyddet placeras mitt i väggen. På detta vis undviks håltagningar och efterlagningar i blyskiktet.

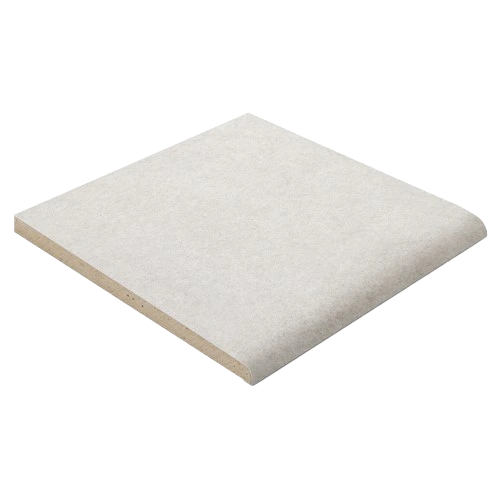

VISITEK BLYFRI STRÅLSKYDDSSKIVA
Röntgenskiva utan bly
VISITEKs blyfria strålskyddsskiva är en miljövänlig, ergonomisk och kostnadseffektiv gipsskiva som ger skydd mot röntgenstrålning. De används främst i röntgenrum på sjukhus, tandläkarmottagningar, läkarmottagningar och veterinärkliniker.
Istället för bly innehåller den bariumsulfat, en naturlig och ofarlig förening som stoppar röntgenstrålar till 100%. Blyfria strålskyddsskivor används idag som alternativ till traditionella blylösningar och förekommer under olika handelsnamn, exempelvis Safeboard.
Oavsett benämning är det avgörande att materialet dimensioneras och installeras korrekt för att uppfylla gällande krav.
VISITEK levererar blyfria strålskyddsskivor med en tjocklek på 600mm.
VAL AV VÄGGSKIVA UTIFRÅN BEHOV
Strålskyddsskivor <3 mm
Vi erbjuder väggskivor av både bly och blyfria material för att på bästa sätt matcha dina behov och förutsättningar.
Dimensionerna för den blyfria skivan är 625 × 1800 × 12,5 mm.
Skivorna med blykärna är 2100 mm höga och antingen 450 eller 900 mm breda beroende på blyekvivalens.
Strålskyddsskivor 3–15 mm
Utöver vår klassiska VISITEK-skiva med bly använder vi ibland bly-rails, även kallade chevron rails, till väggarna. De är särskilt utformade med fasade kanter samt med en spets på ovansidan och undersidan för att undvika att strålning passerar i skarvarna.
Chevron rails är fördelaktigt att använda från 7 mm och uppåt, medan väggskivor med bly är fördelaktigt upp till max 10 mm blytjocklek. Chevron rails anpassas i längd så att de aldrig väger mer än 25 kg per styck.
Strålskyddsskivor >10 mm
Vi har även skräddarsydda helhetslösningar där strålskyddet behöver vara mer än 10 mm pB, alternativt av annat material, för att skydda mot neutronstrålning.
I de här projekten har vi i regel ett helhetsansvar för projektering, tillverkning och montage av dörrar, då det oftast innebär viss sammansättning på plats hos kund. Vi kan leverera både chevron rails av bly och högdensitetsblock av betong för uppbyggnad av väggar.
Alla produkter vi levererar i det här segmentet följer maskindirektivet och vi gör alltid tester på dörrarna innan avlämning till kund.
Vi har också möjlighet att leverera hela hotceller eller blyrum för industriell röntgen.
Om du redan vet vad du behöver
… kan du besöka vår webbshop.
Där säljer vi VISITEK-skivan både med och utan bly och du kan enkelt beställa precis det antal skivor och skarvremsor som går åt.
